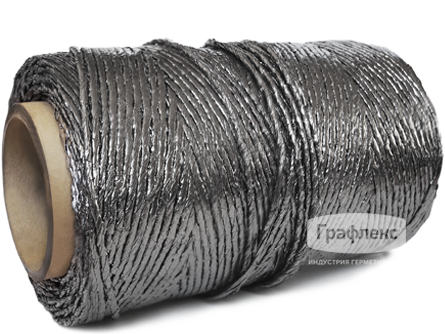

Графитовые нити

ТТ-НГ-01-09
Графитовые нити Графлекс® изготавливаются на основе армированной графитовой фольги Графлекс®.

Назначение:
для производства плетеной сальниковой набивки, уплотнения неответственных фланцевых соединений и других целей.
Нити графитовые изготавливаются из скрученной графитовой фольги, армированной и/или оплетённой стеклянными, хлопчатобумажными, металлическими, синтетическими, углеродными и другими нитями.


Основные преимущества
  • Соответствие российским и международным стандартам качества (ГОСТ, DIN, EN, ASTM, спецификации Shell)
  • Высокая чистота: содержание углерода 99,0 % или >99,9 %
  • Низкое содержание серы и галогенов
  • Отсутствие старения при длительном применении
  • Высокая прочность
  • Низкий коэффициент трения
  • Малое содержание связующего
Эксплуатационные параметры
Эксплуатационные параметры зависят от типа изделия и конструкции уплотняемого соединения.
Диапазон температур эксплуатации в зависимости от типа используемой армирующей нити представлен в таблице.
Материал армирующей нити Обозначение Допустимый диапазон температур эксплуатации, °C
 Нить хлопчатобумажная НГ-ХБ -200 до 160
(300 в атмосфере водяного пара)
 Нить стеклянная НГ-С -200 до 450
(600 в атмосфере водяного пара)
 Проволока металлическая, нержавеющая   сталь* НГ-М -200 до 450
(300 в атмосфере водяного пара)
 Проволока металлическая-инконель НГ-МИ -200 до 160
(300 в атмосфере водяного пара)
 Нить углеродная НГ-УВ -200 до 160
(300 в атмосфере водяного пара)
 Нить синтетическая, термостойкая НГ-А -200 до 300

Нити могут выпускаться непропитанными, а также пропитанными антиокислительными, антикоррозионными, антифракционными и иными добавками.
Технические характеристики

 Параметр  Линейная плотность, ктекс Прочность, Н, не менее Количество кручений нити, круток на метр
 Тип нити
НГ-ХБ
НГ-С
НГ-А
2,0±0,2
3,2±0,3
3,8±0,3
5,5±0,5
11,0±1,0
30
30
32
40
60
50±2
НГ-М
НГ-МИ
НГ-УВ
2,0±0,2
3,2±0,3
3,8±0,3
5,5±0,5
11,0±1,0
40
40
50
70
90

Форма поставки
Нить графитовая намотана крестовой намоткой на цилиндрические шпули.
Для намотки используются картонные и металлические шпули внутренним диаметром 76 мм и длиной 295 мм.
Конец нити на шпуле закреплен липкой лентой.
Длина мононити на шпуле составляет 100+/-5 м или 200+/-5 м.
