Безасбестовые листовые материалы

ТУ 22.19.20-037-75250588-2019

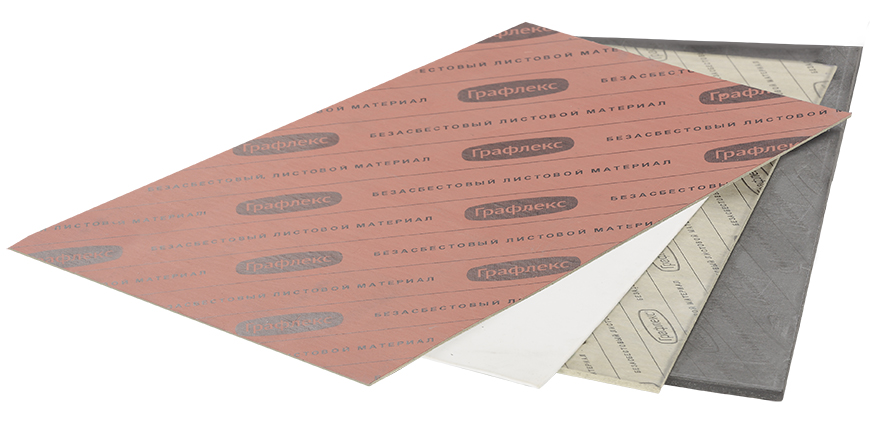

Листовые прокладочные безасбестовые материалы (ЛПМ)  «Графлекс» изготавливаются на основе органического, синтетического и углеродного волокна с матрицей на основе высококачественных эластомеров («ЛПМ Графлекс» 34,37,39), и материалы на основе экспандированного политетрафторэтилена с ориентированной волокнистой структурой («ЛПМ Графлекс» 44).

Назначение:

На их основе изготавливаются прокладки для герметизации фланцевых, штуцерных и других соединений арматуры, трубопроводов, сосудов, аппаратов и насосов в химической, нефтехимической, нефтеперерабатывающей, газовой и других отраслях промышленности, а так же в тепловой энергетике при температурах от минус 200 до плюс 250 ºС, и, кратковременно, до 400 ºС при контакте с воздухом, с водой и водяным паром.

Прокладки на основе ЛПМ Графлекс являются заменителями асбестосодержащих уплотнительных материалов (паронита марок ПМБ, ПМБ-1, ПОН, ПОН-А, ПОН-Б, ПОН-В, ПК, ПА ГОСТ 481, асбостальных листов марки ЛА по ГОСТ 12856, резины марок ТМКЩ, АМС, МБС по ГОСТ 7338, картона марок А, Б по ГОСТ 9347, фторопласта-4 по ГОСТ 24222 и прокладок на их основе).
ЛПМ Графлекс не содержит асбеста и других вредных для организма веществ.
Основные преимущества
• Высокая герметичность
• Соответствие российским и международным стандартам качества (ГОСТ, DIN, EN, ASTM)
• Отсутствие коррозионного воздействия
• Высокая химическая стойкость в воде, углеводородам, химическим средам
• Простота и удобство изготовления/монтажа прокладок
• Отсутствие асбеста, вредных и опасных для здоровья веществ
Марки
Марка ЛПМ Графлекс Описание Максимально допустимые
Давление среды, МПа Температура среды, °C

Графлекс 34

Листовой прокладочный материал, содержащий арамидные волокна, неорганические ингредиеты и другие, стойкие к высоким температурам заменители асбеста, связанные высококачественными эластромерами. 15 от -60 до +250, кратковременно до 400
Графлекс 37 Листовой прокладочный материал, содержащий неорганические и синтетические волокна, стойкие к высоким температурам заменители асбеста, связанные эластомерами. 8 от -60 до +200, кратковременно до 300
Графлекс 39 Листовой прокладочный материал, содержащий специальные волокна, стойкие к высоким температурам заменители асбеста, которые плотно и газонепроницаемо соединяются с высококачественными эластомерами. 6 от -60 до +220, кратковременно до 300
Графлекс 44 Листовой прокладочный материал, представляющий 100% экспандированный ПТФЭ (политетрафторэтилен) с ориентированной волокнистой структурой, не содержит асбеста и других вредных для организма веществ. от полного вакуума до 8 МПа от 200 до +270, кратковременно до 290
Механические свойства
Наименование показателя Единица измерения   ЛПМ Графлекс
34 37 39 44
 Прочность на растяжение Н/мм² ≥11 ≥6 ≥5 ≥14
 Сжимаемость при нагрузке 35 мпа % 7-14 7-14 19-18 -
 Восстанавливаемость после снятия давления 35 МПа % ≥50
≥50
≥50
-
Геометрические размеры и плотность
Марка ЛПМ Графлекс Плотность, г/см³ Толщина, мм** Длина, мм** Ширина, мм**
Графлекс 34 1,9±0,2 0,3
0,5
0,75
1,0
1,5
2,0
3,0
4,0
5,0
1 500
3 000
1 500
 Графлекс 37 1,9±0,2 0,3
0,5
0,75
1,0
1,5
2,0
3,0
4,0
5,0
1 500
3 000
1 500
 Графлекс 39 1,9±0,2 0,3
0,5
0,75
1,0
1,5
2,0
3,0
4,0
5,0
1 500
3 000
1 500
 Графлекс 44 не менее 0,6 1,0
2,0
3,0
4,0
5,0
1 000
1 500
1 000
1 500

* Величина справочная для расчета усилия обжатия.
** Размеры листа для всех толщин в пределах марки.
Эксплуатационные характеристики
  Листовые прокладочные материалы- безасбестовые парониты   Листовые прокладочные материалы на основе ПТФЭ (фторопласта)  Листовые прокладочные материалы на основе слюды)
 Рабочая температура  -60 до +250°С (кратковременно до 400°С)  -200 до +20°С (кратковременно до 290°С)  -200 до +800°С (кратковременно до 900°С)
 Рабочее давление  до 15 МПа  от вакуума до 8 МПа  до 2 МПа
 Рабочая среда  природный газ, пар, вода, нефтепродукты, органические растворители, разбавленные кислоты, щелочи  природный газ, пар, вода, нефтепродукты, органические растворители, агрессивные химические вещества, концентрированные кислоты, щелочи  пар, вода, нефтепродукты, выхлопные газы, продукты горения

Форма поставки

Листы безасбестового материала укладывают послойно в фанерный ящик, изготовленный в размер поставки. Допускается упаковка на плоских деревянных или фанерных поддонах (без свисания материала по краям) с прокладыванием картоном П32 сверху и снизу стопки (некондиционного материала с соответствующей подписью), упаковкой в полиэтиленовую пленку по ГОСТ 10354, ГОСТ 25951 с обвязкой в двух или четырех местах металлической лентой по ГОСТ 3560 или полипропиленовой тисненой упаковочной лентой, через защитные картонные уголки.

Масса брутто одной упаковки ящика не превышает 750 кг. Конструкция ящика допускает возможность штабелирования в несколько уровней.

Масса брутто при упаковке на поддоне не превышает 1500 кг. Штабелирование поддонов не допускается.
