М.1401.00 Однопружинное уплотнение с центральной конической пружиной

ТУ 3639-002-13267785-09 соответствует EN 12756 (DIN 24960)

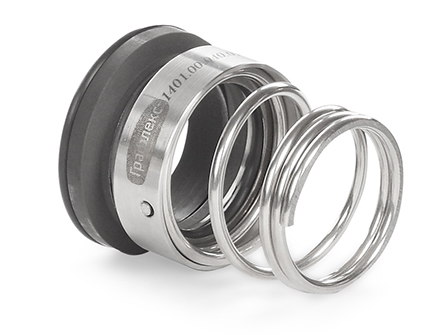

Однопружинное уплотнение ГРАФЛЕКС - М.1401.00 с центральной конической пружиной.

Назначение:
для герметизации насосов в нейтральных и слабоагрессивных средах.

Особенности конструкции

• для гладких валов;
• гидравлически неразгруженное;
• с односторонним направлением вращения;
• центральная коническая пружина препятствует появлению отложений при повышенном содержании в жидкости твердых включений,смягчает моменты пуска и останова, компенсирует биения вала.

Материалы
Материалы пар трения:
  • углеграфит, пропитанный синтетической смолой;
  • углеграфит, пропитанный сурьмой;
  • керамика;
  • карбид кремния;
  • карбид вольфрама;
  • сталь 95Х18.

    Материалы вторичных уплотнений:
  • резина на основе бутадиеннитрильного каучука;
  • резина на основе этиленпропиленового каучука;
  • резина на основе фторкаучука;
  • резина на основе перфторкаучука;
  • резина в оболочке из фторопласта.

Материалы металлических частей уплотнения (пружины, кольца):
  • сталь 12Х18Н10Т ГОСТ 5632-72;
  • сталь 10Х17Н13М2Т ГОСТ 5632-72.
Размеры

Комплектация
Поставляются в комбинации с неподвижными кольцами:
• C01, С03, С04, С06, С24


Уплотнения с рабочими длинами, отличными от стандартной - по запросу
Эксплуатационные характеристики

Диаметр валов…………….……    от 10 до 100 мм
Рабочая температура………    от -60 °С до +300 °С
Рабочее давление………......    до 1,6 Мпа
Частота вращения………......    до 3 000 об/мин

Область применения

• Пищевое насосное оборудование
• Насосы отопления и теплоснабжения
• Канализационные и дренажные насосы
