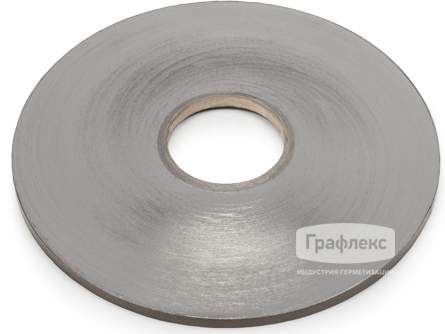

Графитовые ленты

ТУ 5728-017-13267785-99
Ленты для изготовления уплотнений на основе графитовой фольги Графлекс® производятся из всех типов графитовых фольг по ТУ 23.99.14.130-001-75250588-2017. Ленты имеют аналогичные характеристики по температуре, давлению и рабочим средам, как и исходные графитовые фольги.

Назначение:
для изготовления спирально навитых прокладок (СНП), сальниковых колец, прокладок на зубчатом основании (ПОГФ) и волновых прокладок (ПГВ).
Основные преимущества
  • Соответствие российским и международным стандартам качества (ГОСТ, DIN, EN, ASTM, BAM, спецификации Shell)
  • Высокая чистота: содержание углерода >98,0% 99,0% или >99,9%
  • Отсутствие коррозионного воздействия
  • Низкое содержание серы и галогенов
  • Отсутствие старения при длительном применении
  • Высокая прочность
Технические характеристики
Наименование показателя

Марки графитовой фольги

ГФ-Г ГФ-1Г ГФ-Ж ГФ-1Ж ГФ-Д ГФ-1Д ГФ-С ГФ-1С
 Массовая доля углерода*, не менее % 98 98 99,0 99,0 99,9 99,9 96,0 98
 Массовая доля серы, не более, ppm 200 200 100 100 100 50 200 200
 Массовая доля хлор-ионов, не более, ppm 50 50 20 20 20 20 50 50
 Потеря массы при 670 °C, не более, масс, %/час
- - - - - - 4 4
 Массовая доля зольного остатка не более*, масс % 2,0 2,0 1,0 1,0 0,1 0,1 3,75 2,0
 Сжимаемость, в диапазоне, %* 35-60 40-50 35-60 40-50 35-60 40-50 35-60 40-50
 Восстанавливаемость, не менее, %* 7 9 7 9 7 9 7 9
 Предел прочности при растяжении, не менее МПа* 3,7 4,5 3,7 4,5 3,7 4,5 3,7 5,0
 Отклонение плотности от номинальной, не более % +/-8 +/-5 +/-8 +/-5 +/-8 +/-5 +/-8 +/-5

* Нормативные значения представлены для графитовой фольги толщиной 0,5-1,0 мм и плотностью 1 г/см3
Условия эксплуатации
Уплотнительные ленты на основе графитовой фольги Графлекс® имеют практически такие же характеристики по температуре, давлению и рабочим средам, как и исходные графитовые фольги. Эксплуатационные параметры зависят от конструкции уплотняемого соединения.

Рабочая температура :
в окисленной среде…………….……    от -200 °С до +450 °С
в среде водяного пара…………….    до +600°С

Рабочая температура для фольги марок "С" и "С1":
в окисленной среде…………….……    от -200 °С до +550 °С
в среде водяного пара……………..    до +600 °С
Форма поставки
Ширина ленты, мм…………….……    от 3 до 50
Толщина ленты, мм…………….…..    0,3 / 0,4 / 0,5 / 0,6 / 0,8
Длина намотки, м…………….…..…    50 / 70 / 100
Плотность, г/см3…………….…....…    1,0 (0,7-1,3 по запросу)
Внутренний диаметр картонной шпули, мм…………….……    76 или 102

Ленты поставляются намотанными на картонные шпули циллиндрической намоткой.
Несколько бобин с лентой упаковываются в термоусадочную пленку и укладываются в картонные коробки.
