М.1301.46 Многопружинное уплотнение с вторичным уплотнением из фторопласта

ТУ 3639-002-13267785-09 соответствует EN 12756 (DIN 24960)

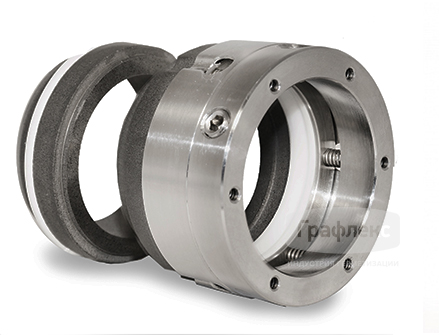

Разгруженное многопружинное уплотнение ГРАФЛЕКС - М.1301.46
с вторичным уплотнением из фторопласта.

Назначение:
для герметизации насосов в агрессивных средах.
Особенности конструкции

• для ступенчатых валов;
• гидравлически разгруженное;
• не зависит от направления вращения;
• набор мелких пружин обеспечивает равномерность нагрузки на стык пары трения;
• компактная конструкция, монтаж уплотнения и регулировка осуществляются с помощью установочных винтов.

Материалы
Материалы пар трения:
  • углеграфит, пропитанный синтетической смолой;
  • углеграфит, пропитанный сурьмой;
  • силицированный графит;
  • карбид кремния;
  • карбид вольфрама.

Материалы вторичных уплотнений:
  • фторопласт

Материалы металлических частей уплотнения (пружины, кольца):
  • сталь 12Х18Н10Т ГОСТ 5632-72;
  • сталь 10Х17Н13М2Т ГОСТ 5632-72;
  • сталь 06ХН28МДТ ГОСТ 5632-72;
  • Hastelloy-C;
  • титан.
Размеры

Комплектация
Поставляются в комбинации с неподвижным кольцом:
• C03

Эксплуатационные характеристики

Диаметр валов…………….……    от 20 до 100 мм
Диаметр валов…………….……    более 100 мм по запросу
Рабочая температура………    от -70 °С до +220 °С
Рабочее давление………......    до 1,6 Мпа
Частота вращения………......    до 3 000 об/мин

Область применения
• Пищевое насосное оборудование
• Целлюлозно-бумажная промышленность
• Нефтеперерабатывающая промышленность
• Химическая и нефтехимическая промышленности
